一、主要参数

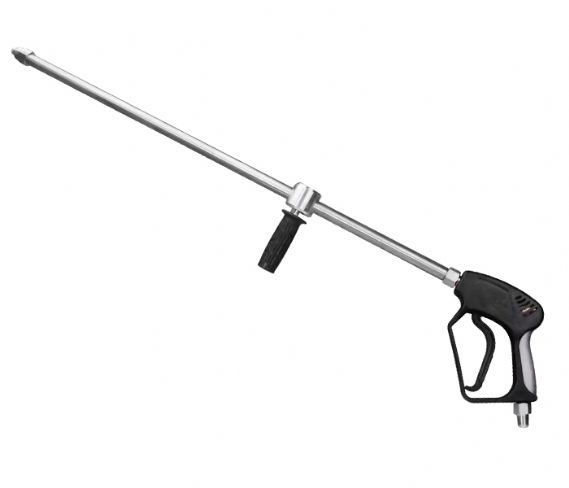

YS/1型手持高压喷枪技术参数

参数表：

额定使用压力	50MPa
最大允许流量	80L/min

高压喷枪总长度1260mm

二、结构组合

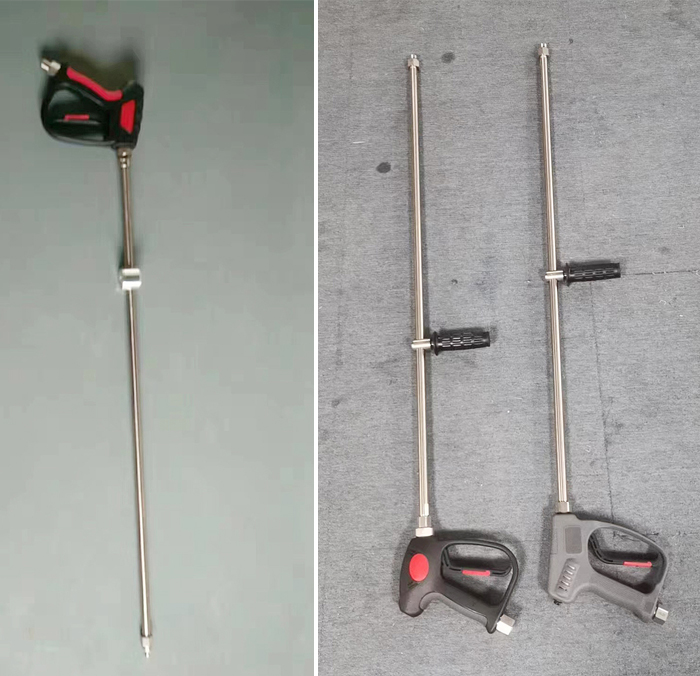

YS/1型手持高压喷枪结构简单，拆换易损件方便省时，操作灵活，动作可靠，外观线条简洁，由以下各部件组成（结构如下图）：

三、工作原理

1.     工作状态

操纵扳机，锥阀向上关闭阀口。

高压水由泵驱动，经高压胶管、进水接头到阀体腔内，由于阀口关闭，水只能经枪管后，由喷嘴射出，从而形成高压。

2.     溢流状态

松开扳机，锥阀在弹簧的作用力下打开阀口。

高压水由泵驱动至喷枪阀体腔室内，绝大部分水流经打开的阀口流入喷枪阀体内腔室上部，再经泄水管流出，经喷嘴的水流很少，无法形成高压力。

四、操作中注意事项

在清洗过程中，整套系统的配置可灵活选用，以下操作说明都是针对单一配置而言。

在启动高压泵之前必须检查管路连接情况，确定无误后才能启动高压泵。启动后，先使脚踏阀、高压喷枪都处于溢流状态（踏板、扳机都没有操作），如果脚踏阀、喷枪不溢流或溢流量很少，这时系统会升压，需停车检查。一般情况锥阀不能复位，可能是由于导向杆卡死、密封圈损坏、弹簧损坏等原因，更换相关零件即能解决问题。

如果脚踏阀、喷枪溢流状态正常，就可以慢慢增加系统压力。系统加压后，如果系统压力低于正常工作压力，随即检查各部位有无泄漏、变形等不良状况，如各部件均正常，方可继续增大操纵力直至溢流口没有水流出，这时泵输出的高压水全部经喷嘴射出。系统显示的压力就是喷嘴喷射初始压力（不考虑管路压力损失）如果没有达到所需的压力，可能是所选的喷嘴直径偏大，重新计算选用即可。当清洗系统参数决定以后，喷嘴各种参数的选用是本系统效率高低的关键因素。

如果工作状态扳机操纵力已确定很大，但泄水管仍有水流流出，且系统压力达不到原工作压力，很可能就是阀口的工作状态破坏，需检查更换相关件。由于锥阀和阀座接触面总有高压水流穿过，造成接触面疲劳损坏继而引起泄

漏，使得压力降低。

在第一工位结束后，松开扳机。锥阀在弹簧的作用下恢复原来位置，系统泄压，泵空负荷运转，进入第二工位后重复以上操纵过程。
